第一作者：温盛、郭建文、杨斌责、戴腾飞
通讯作者：金钟
DOI: 10.1002/anie.7044020
感谢国能电科院&南大金钟团队（第一作者：温盛博士）供稿！
本文所用

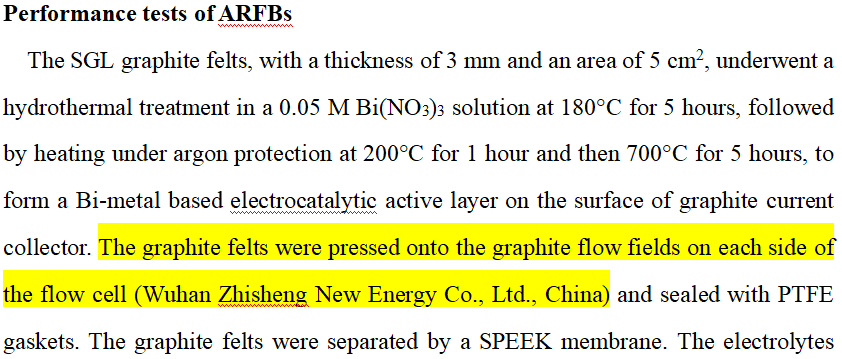

一体化液流单电池测试系统（YTH-1/LSB-1）
由武汉之升新能源有限公司提供
《2025年我司用户发表的液流电池论文合集》
1.配位几何调控Eu宏环配合物的构筑

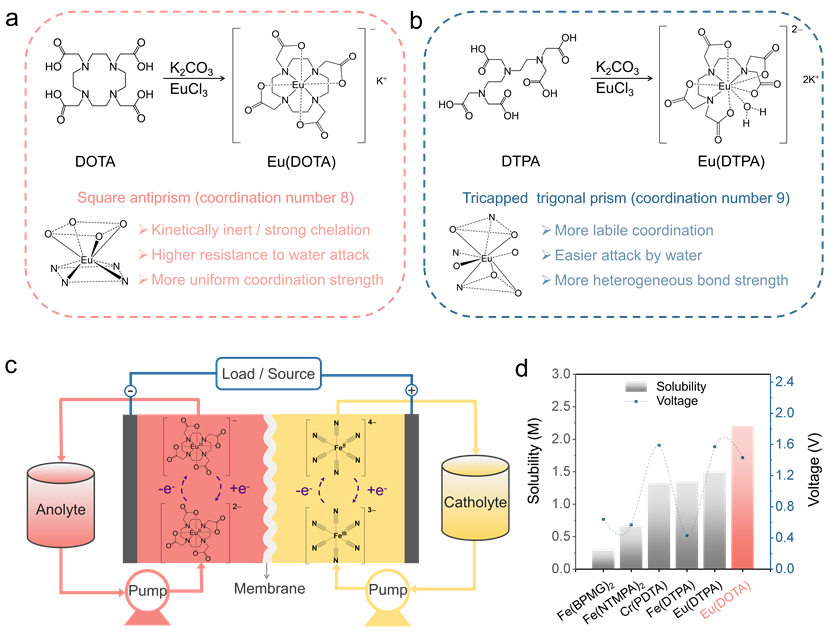

图1.(a，b) Eu3+分别与(a) DOTA和(b) DTPA配体的合成路线及配位模式；(c) 采用Eu(DOTA)作为负极电解液、Fe(CN)6作为正极电解液的中性ARFB结构示意图；(d) Eu(DOTA)与其他已报道代表性ARFB负极活性物质在水溶解度和电池工作电压方面的对比。
研究团队分别采用刚性宏环DOTA和柔性开链DTPA配体构筑Eu(DOTA)和Eu(DTPA)，建立配体结构与配位环境的对比体系。结构表征表明，Eu(DOTA)中的Eu3+形成八配位方形反棱柱结构，而Eu(DTPA)则形成九配位三帽三棱柱结构。DOTA的刚性宏环骨架能够限制配位基团的空间运动，使Eu中心形成更加高度对称和均一的配位环境，从而降低不同Eu–O/Eu–N配位键之间的强弱差异；相比之下，柔性DTPA形成的配位环境具有更高的结构异质性和更多相对活泼的配位位点。HRESIMS、ATR-FTIR和1H NMR等结果进一步证实了两种Eu配合物的成功构筑。以Eu(DOTA)为负极电解液、Fe(CN)63–/Fe(CN)64–为正极氧化还原对构筑的中性Eu-Fe ARFB具有较高的溶解度，Eu(DOTA)在水溶液中的最高浓度达到2.2 M，同时实现1.43 V的工作电压。
2.配位环境与Eu配合物稳定性的计算模拟

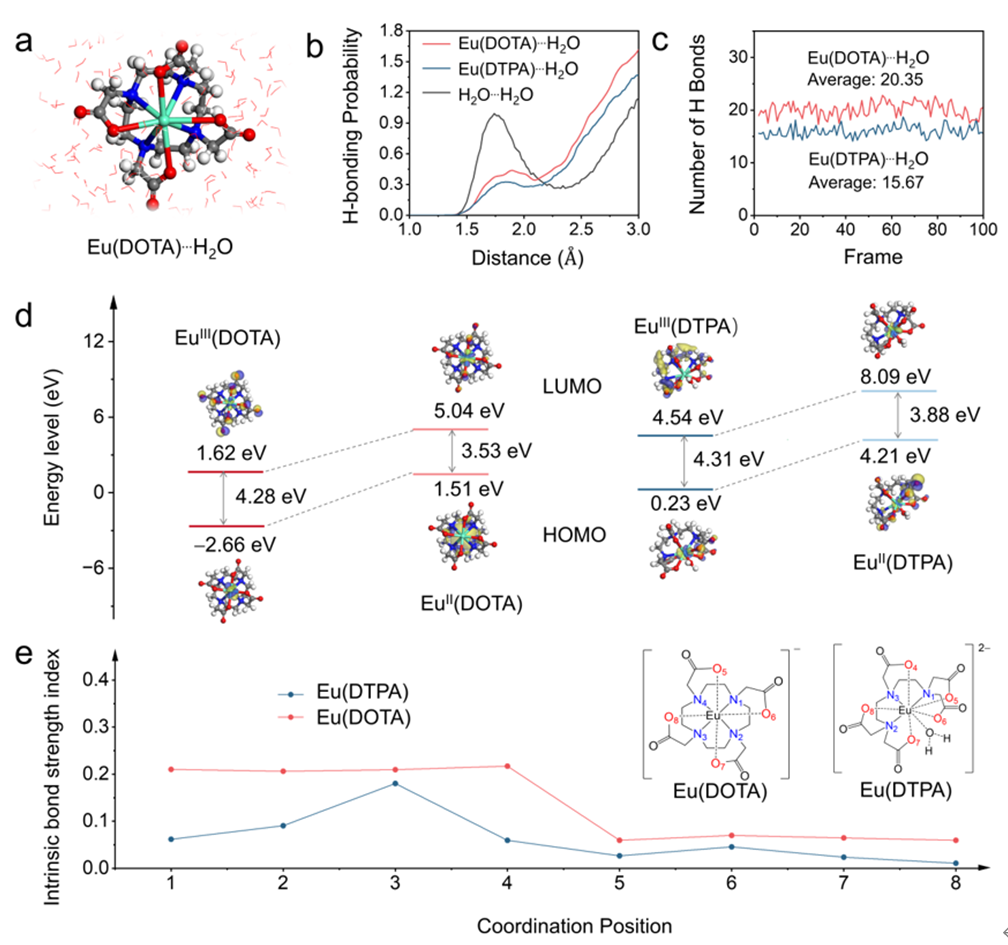

图2. (a)1.0 M Eu(DOTA)水溶液溶剂化结构的分子动力学（MD）模拟快照。(b)氢键概率随距离的变化关系，以及(c)氢键数量随时间的演变，对比Eu(DOTA)和Eu(DTPA)的水合壳层特征。(d)计算得到的两种配合物EuIII/EuII状态下的HOMO-LUMO能级及能隙。(e)通过密度泛函理论（DFT）计算得到的不同配位位置Eu–O和Eu–N配位键的内禀键强度指标（IBSI）。
为了揭示配位几何对Eu配合物稳定性的影响，研究团队结合分子动力学模拟、密度泛函理论计算和光谱表征，对Eu(DOTA)和Eu(DTPA)的溶剂化结构、电子结构及配位键强度进行了系统研究。MD模拟表明，Eu(DOTA)周围能够形成更加有组织的水合环境，在1.0 M条件下平均氢键数达到约20.35，高于Eu(DTPA)的15.67，且随浓度升高两者差异进一步增大；Raman光谱也证实了两种配合物具有不同的氢键环境。DFT计算进一步表明，Eu(DOTA)在Eu3+/Eu2+氧化还原过程中具有更加稳定的电子结构，而IBSI分析显示其Eu–O/Eu–N配位键强度分布更加均一、弱配位位点更少。上述结果表明，DOTA宏环结构通过限制配位基团的空间排列形成高度对称的配位环境，从而降低局部配位不均一性，为提高Eu配合物的动力学稳定性提供了结构基础。
3.低浓度Eu(DOTA)中性液流电池电化学性能

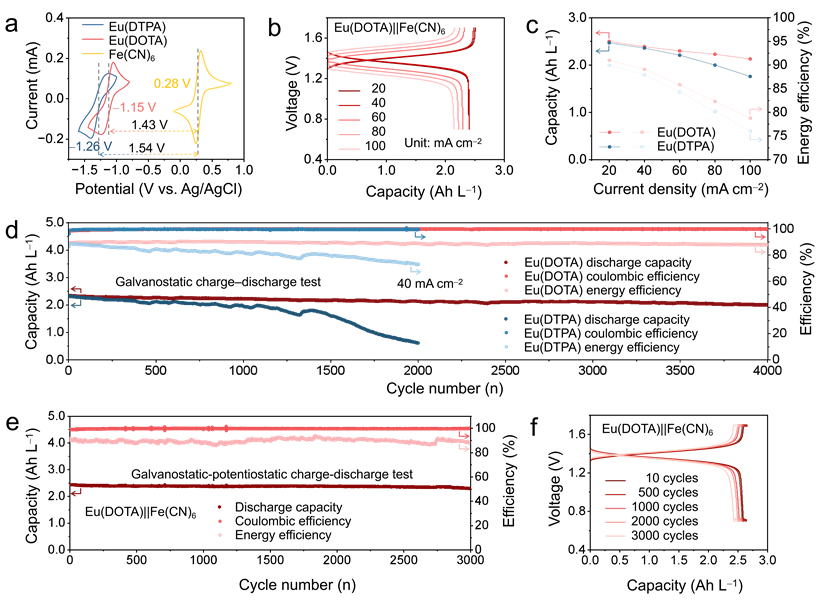

图3. (a)Eu(DOTA)、Eu(DTPA)和Fe(CN)6电解液的循环伏安（CV）曲线及氧化还原电位。(b)Eu(DOTA)||Fe(CN)6ARFBs在20–100 mA cm–2不同电流密度下的充放电曲线。(c)0.1 M Eu(DOTA)和Eu(DTPA)基ARFBs的倍率性能，以及(d)在40 mA cm–2电流密度下的长期循环性能。(e)0.1 M Eu(DOTA)基ARFBs的恒流–恒电位循环性能，以及(f)选定循环次数下对应的电压–容量曲线。
在0.1 M条件下，Eu(DOTA)-Fe(CN)6ARFB表现出更优的倍率性能，在20–100 mA cm–2范围内仍保持较高放电容量和接近100%的库仑效率；EIS结果同时显示其具有较低的电荷转移阻抗和扩散相关阻抗，说明Eu(DOTA)体系具有更加有利的界面反应动力学和传质行为。在40 mA cm–2下，Eu(DOTA)表现出显著优于Eu(DTPA)的长期循环稳定性。0.1 M Eu(DOTA)-Fe(CN)6 ARFB经过4000圈循环后，放电容量由2.35 Ah L–1下降至2.01 Ah L–1，容量衰减速率仅为0.0036%/cycle，能量效率基本保持稳定；相比之下，Eu(DTPA)体系在2000圈后容量大幅下降至0.62 Ah L–1，衰减速率达到0.037%/cycle。在100% SOC条件下，Eu(DOTA)采用恒流–恒电位联合循环模式运行3000圈后仍保持94.3%的容量，平均衰减速率仅为0.0019%/cycle。循环后的CV测试表明，Eu(DOTA)体系主要存在少量Fe(CN)6物种的单向跨膜迁移，而未观察到明显的Eu(DOTA)向正极侧迁移，说明Eu(DOTA)自身具有较高的结构和跨膜稳定性。
4. 高浓度Eu(DOTA)中性液流电池性能

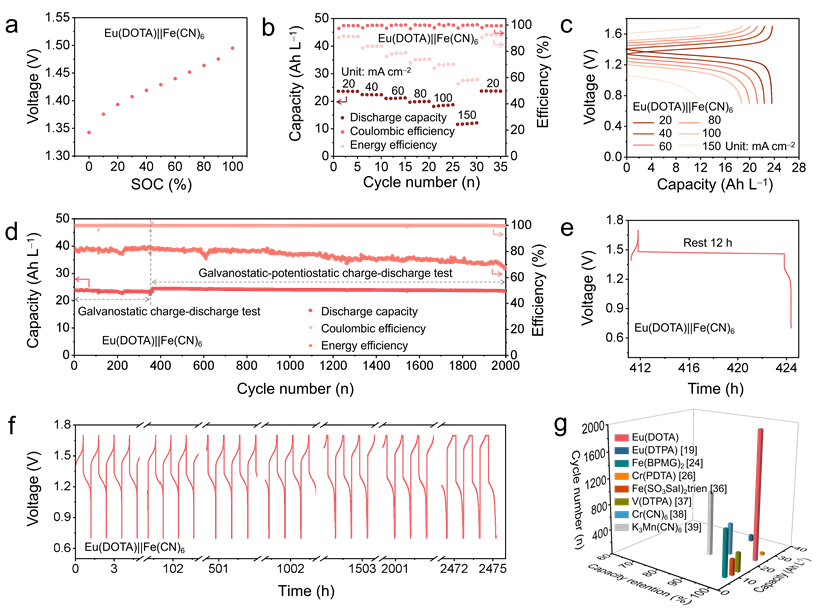

图4. (a)1.0 M Eu(DOTA)||Fe(CN)6 ARFBs的开路电压（OCV）随荷电状态（SOC）变化的曲线。(b)1.0 M Eu(DOTA)||Fe(CN)6 ARFBs在20–150 mA cm–2不同电流密度下的倍率性能，以及(c)对应的充放电曲线。(d)1.0 M Eu(DOTA)||Fe(CN)6 ARFBs在40 mA cm–2电流密度下的长期循环性能。(e)100% SOC下的自放电测试，以及(f)1.0 M Eu(DOTA)||Fe(CN)6 ARFBs在充满电后静置12 h后，选定循环次数下对应的电压–时间曲线。(g)Eu(DOTA)负极电解液与其他具有代表性的中性ARFB负极电解液在容量保持率和循环稳定性方面的对比。
为进一步验证Eu(DOTA)在高能量密度液流电池中的应用潜力，研究团队将负极电解液浓度提高至1.0 M。在100% SOC下，Eu(DOTA)||Fe(CN)6 ARFB的最大功率密度达到204 mW cm–2；在20–150 mA cm–2范围内分别获得23.6–12.1 Ah L–1的放电容量，表现出良好的倍率性能。在40 mA cm–2下进行长期循环时，前360圈采用恒流模式，容量由23.8下降至23.2 Ah L–1，容量保持率为97.48%，衰减速率为0.0070%/cycle；随后1640圈采用恒流–恒电位模式，容量由24.4下降至23.5 Ah L–1，容量保持率为96.31%，衰减速率进一步降低至0.0023%/cycle，整个体系累计稳定运行2000圈、2475 h，即103天。这一结果表明，Eu(DOTA)能够在较高电解液浓度下兼顾高容量、高电压和长期循环稳定性。
5. 水诱导结构演变机制

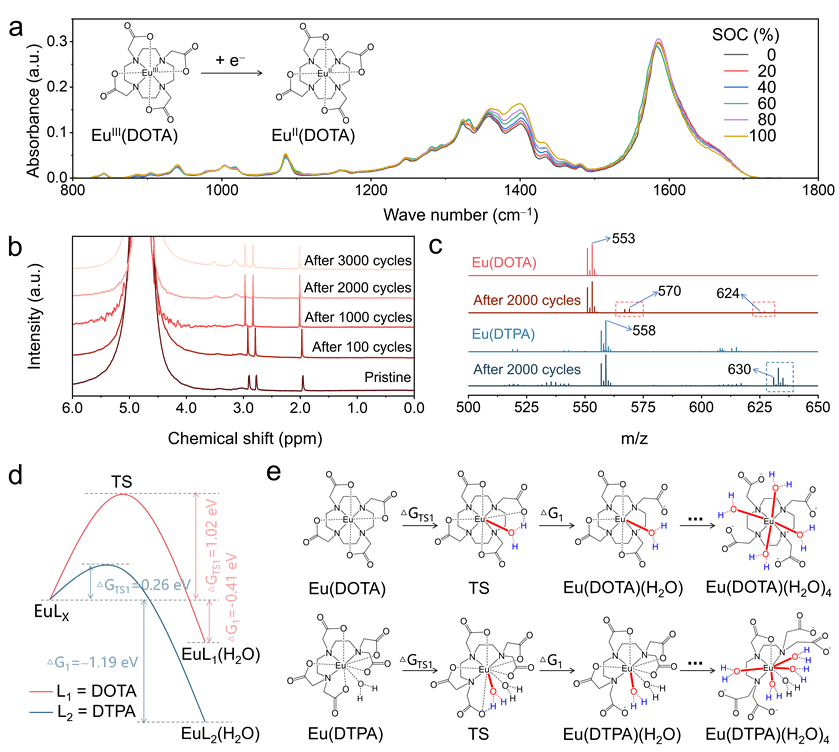

图5. (a)Eu(DOTA)负极电解液在充电过程中不同荷电状态（SOC）下采集的非原位ATR-FTIR光谱。(b)Eu(DOTA)负极电解液经过不同循环次数后的1H NMR谱图。(c)Eu(DOTA)和Eu(DTPA)负极电解液循环前后的高分辨电喷雾质谱（HRESIMS）分析。(d)计算得到的Eu(DOTA)和Eu(DTPA)自由能变化曲线及水解过渡态能垒。(e)Eu(DOTA)和Eu(DTPA)逐步配位水分子的水解路径示意图。
本工作提出了一种配体拓扑结构—配位几何—动力学稳定性协同调控的分子设计策略，通过刚性宏环DOTA构筑高度对称的方形反棱柱Eu配位环境，有效提高Eu3+/Eu2+氧化还原中心抵抗水诱导结构演变的能力。Eu(DOTA)兼具2.2 M高水溶解度、1.43 V高工作电压、优异的氧化还原可逆性以及长期循环稳定性，在1.0 M条件下实现了2000圈、103天的稳定运行。理论计算与实验表征共同表明，其优异性能并非单纯源于更强的热力学配位，而是来自宏环刚性、供体空间排列和高度对称配位几何共同产生的动力学稳定效应。该研究将传统金属配合物稳定化策略从单纯依赖热力学结合强度拓展至结构与动力学协同调控，为高电压、长寿命中性水系液流电池电解液的分子设计提供了新的思路。
论文信息：
https://doi.org/10.1002/anie.7044020
Europium Macrocyclic Complexes With Rigid High-Symmetry Coordination Geometry for High-Voltage and Durable Neutral Aqueous Redox Flow Batteries
Sheng Wen, Jianwen Guo, Binze Yang, Tengfei Dai, Pengbo Zhang, Peng Liu, Yongkang Chen, Qingbo Guo, Yuzhu Liu, Zuoxiu Tie and Zhong Jin*
Angewandte Chemie International Edition, 2026, DOI: 10.1002/anie.7044020
【国能电科院简介】
国家能源集团科学技术研究院有限公司（简称“国能电科院”）是国家能源集团全资子公司、国家级高新技术企业，是集团直属的综合性产业研究院，主要承担技术监督、科研创新、试验检测、技术咨询和成果转化等工作。电科院围绕煤电清洁高效利用、节能环保、电力安全生产、新能源及新型储能等方向开展科技攻关与技术服务，拥有低碳智能燃煤发电与超净排放全国重点实验室、国家环境保护大气物理模拟与污染控制重点实验室、国家能源火力发电节能减排与污染控制技术研发中心等国家级科研平台，并建有全国博士后科研工作站及较为完善的科研试验和分析检测体系。经过多年发展，电科院已成为国家能源集团重要的科技创新与专业技术支撑机构，为集团安全生产、绿色低碳转型和高质量发展提供科技支撑。
【金钟教授简介】
金钟，南京大学化学化工学院教授、博导，现担任南京大学绿色化学与工程研究院执行院长、天长新材料与能源技术研发中心主任、绿色能源催化与智能化学工程江苏省高校重点实验室主任，先后入选了国家海外青年人才、优青、国家级领军人才。主要研究领域是清洁能源材料及绿色化学化工技术，已在Nature Chem.、Nature Commun.、JACS、ACIE等学术期刊发表SCI论文>360篇，他引>28000次，H因子90，连续5年入选Clarivate全球高被引科学家及Elsevier中国高被引学者。荣获了国家自然科学奖二等奖、教育部自然科学一等奖、中国化工学会科学技术奖二等奖、中国商业联合会科技创新奖二等奖、江苏省青年科技奖、江苏省教育教学与研究成果二等奖、江苏省科学技术奖三等奖、江苏省首届创新争先奖、华为公司“火花奖”、英国皇家化学会“地平线奖”等奖励和荣誉。主持了国家重点研发计划纳米专项、国家自然科学基金、教育部联合基金、江苏省基础研究计划重点项目、江苏省“碳达峰碳中和”科技创新专项、江苏省重点成果转化专项、江苏省杰出青年基金等科研项目。目前担任江苏省化学化工学会理事兼青委会主任、江苏省能源研究会常务理事兼储能专委会主任、江苏省材料学会理事、江苏省汽车工程学会动力电池专委会委员、多个SCI学术期刊编委会成员等学术任职。
金钟课题组正在招募助理教授、副研究员、博士后和研究生，欢迎有志于能源材料化学、绿色化工研究的青年人才加盟！课题组网站：https://hysz.nju.edu.cn/zhongjin/main.psp。
