DeepSeek教你认识单电池和电堆的区别
液流电池的单电池和电堆在结构和功能上有显著区别，以下是两者的详细对比：
- 单电池（Single Cell）
定义：
单电池是液流电池的最小功能单元，包含完整的电化学反应所需的核心组件，能够独立工作并产生一定的电压和电流。
结构组成：
（1）正/负极电解液流道：电解液从储罐流入，通过流道分布到电极表面。
（2）电极（碳毡或石墨毡）：提供电化学反应界面（如钒离子的氧化还原反应）。
（3）离子交换膜：分隔正负极电解液，允许特定离子（如H⁺）通过，避免电解液交叉污染。
（4）双极板（或集流板）：导电材料，收集电流并支撑电极。
（5）密封材料：防止电解液泄漏。
特点：
（1）单个电压较低（全钒体系典型值：0.8–1.6 V，取决于电解液体系）。
（2）电解液独立循环（正负极各一个储罐）。
（3）主要用于实验室研究或性能测试。

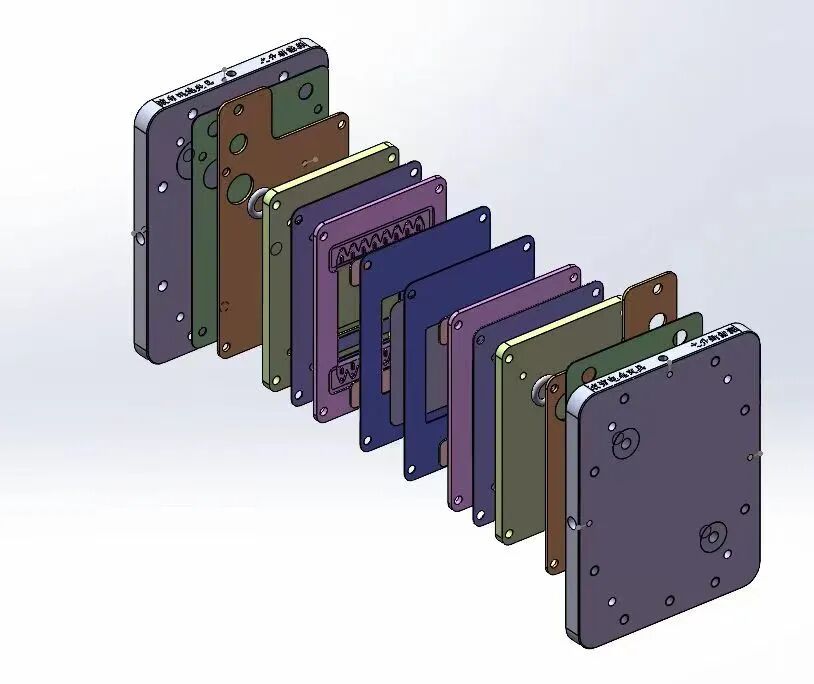

单电池三维爆炸图
- 电堆（Stack）
定义：
电堆由多个单电池串联堆叠而成，通过叠加单电池的电压，增大单电池的活性面积，提升电流密度，实现更高的输出功率和电压。
结构组成：
（1）多个单电池层叠：通过双极板（Bipolar Plate）串联，形成多级电压叠加。
双极板作用：一侧作为前一个单电池的负极集流体，另一侧作为后一个单电池的正极集流体。
（2）端板：位于电堆两端，提供机械压紧力，确保密封和接触。
（3）共享流道系统：所有单电池的正负极电解液通过统一的主管道分配流动。
（4）集流板和电流端子：输出总电流的接口。
特点：
（1）总电压 = 单电池电压 × 串联数量（例如10个单电池串联可达8–16 V）。
（2）功率可通过单电池数量（电压）和活性面积大小（电流）调整。
（3）用于实际储能系统（如电网储能、可再生能源配套）。

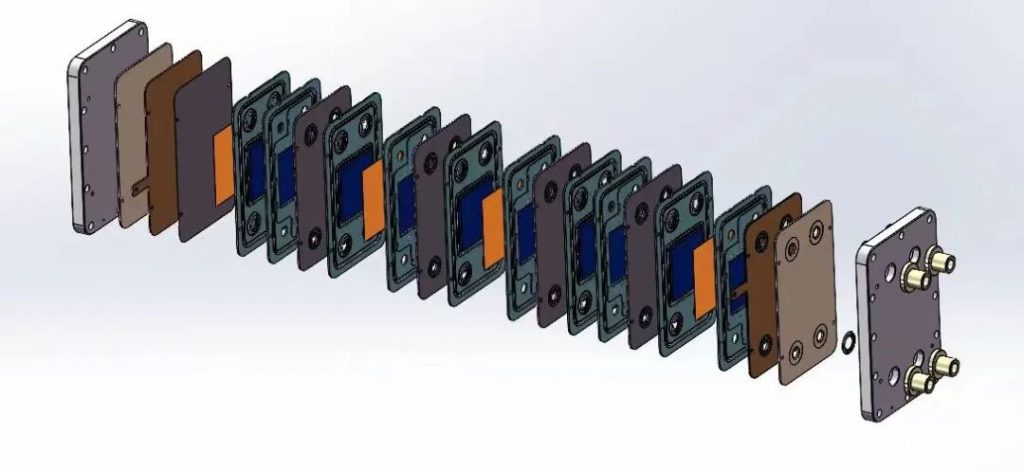

单电池三维爆炸图

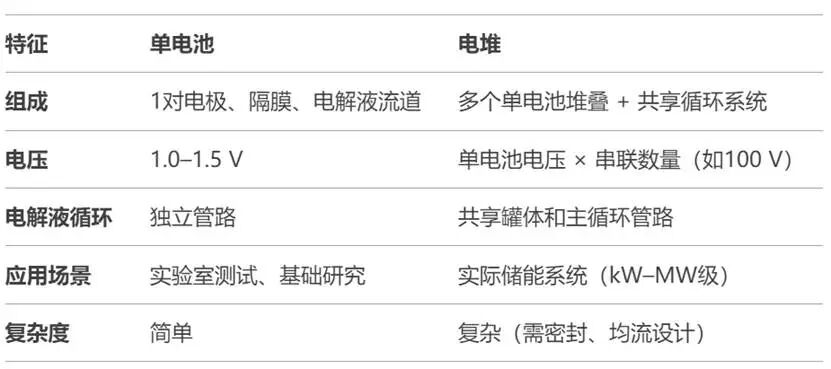

- 结构差异对比表
备注：全钒体系电压：1.0~1.5V 或者 0.8~1.6V
- 结构示意图说明：
单电池：
水平分层结构：正极流道→电极→离子膜→电极→负极流道，两侧为双极板。
电解液从外部储罐泵入，流经电极后返回储罐。
电堆：
多个单电池垂直堆叠，双极板作为中间连接层。
正负极电解液通过中央主管道分配到各单电池的流道中。
电流从集流端子输出。
- 实际应用中的区别：
单电池：适合研究离子膜性能、电极材料优化或电解液配方。
电堆：需解决电解液均匀分布、密封和电压均衡等问题，是工程化应用的核心部件。
